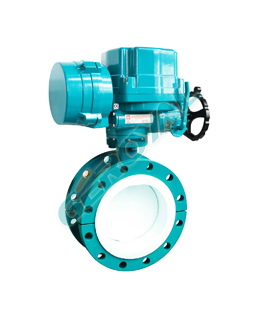

電/氣動襯四氟蝶閥

我們的電/氣動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

產品概述技術參數性能參數品質保證

我們的電/氣動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，襯四氟蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

氣動襯氟蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。也可采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

電動襯氟蝶閥配以電動執行器(防爆和不防爆)，電動執行器為普通型或者整體型結構，輸入控制信號（開關量、4-20mA或1-5VDC）及電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

標準規范
● 設計標準：GB/T12238、API 6D、API 608
● 結構長度：GB/T12221、ASME B16.10
● 法蘭連接：HG、GB、JB、ASME B16.5
● 壓力與溫度：GB/T9131、ASME B16.34
● 檢驗與測試：GB/T13927、API 598
● 質量認證：ISO 9001、API 6D

產品特點
● 小型輕便，易維修，可任意安裝
● 結構簡單、緊湊，90°回轉開啟迅速
● 操作扭矩小，省力輕巧
● 流量特性趨於直線，調節性能好
● 密封材料耐老化、耐腐蝕性強
● 可廣泛應用于腐蝕性較強的場合

技術參數

閥體形式	直通扁平形式閥體
閥體材質	（WCB、CF8、CF8M、CF3、CF3M、特殊定制）+（F4、F46、PTFE、PFA）
蝶板形式	垂直板式
蝶板材質	（WCB、CF8、CF8M、CF3、CF3M、特殊定制）+（F4、F46、PTFE、PFA）
結構形式	中線結構
密封材質	F4、F46、PTFE、PFA
公稱通徑	DN50～800mm；NPS 2～32"
公稱壓力	PN0.25～1.6MPa；CALSS 150LB
適用溫度	-29～+200℃
連接形式	法蘭、對夾
壓蓋形式	卡簧、螺栓壓緊式
填料	F4、F46、PTFE、PFA
執行機構	氣動活塞執行機構	電動執行機構
型號	EV-TORK-50D/50S～270D/270S	OV-TORK-05A/E～0400A/E
形式	雙作用、單作用	精小型、防爆型Ex、智能型
用途	開關、調節	開關、調節
驅 動	氣壓 0.4～0.7MPa	電源： AC 220 V ±10% 50Hz 電源： AC 380 V ±10% 50Hz 定制：DC 24V、AC 110V
接口	Rc 1/4、3/8、1/2	普通型： 2-PF （G1/2"）隔爆型： 2-PF （G3/4"）
正作用	氣壓增加推動閥門關閉	開關型：通電閥開/關 調節型：信號增加閥開/關
反作用	氣壓增加推動閥門開啟	開關型：通電閥開/關 調節型：信號增加閥開/關
控制方式	開關型 On / Off	開關型 On / Off
控制方式	4～20mA.DC（帶定位器）	輸入輸出4～20mA、1-5V、0-10V
額定行程	0～90°；0～180°；0～360°
環境溫度	-10～+70℃
表面涂層	丙烯酸聚氨酯漆
選配附件	閥門定位器手輪電磁閥限位開關 保位閥	加熱器

性能參數

公稱通徑	DN50～800mm；NPS 5～32"
流量特性	近似線性
可調范圍	50：1
允許泄漏量	密封：按GB/T4213-92，小于額定Kv0.01%；軟密封：零泄漏
額定行程	0～90°
性能指標	驅動方式	氣動	電動
	基本誤差%	± 1.0	± 1.0
	回差 %	≤ 1.0	≤ 1.0
	死區 %	≤ 0.6	≤ 1.0
	始終點偏差%	± 2.5	± 2.5
	額定行程偏差%	≤ 2.5	≤ 2.5

性能規范

試驗標準	GB/T 13927 國標Mpa						美標Class
試驗壓力	0.25	0.6	1.0	1.6	2.5	4.0	150	300
強度試驗	0.375	0.99	1.5	2.4	3.75	6.0	3.0	7.5
密封試驗	0.275	0.66	1.1	1.75	2.75	4.4	2.2	5.5
氣密試驗	0.5～0.7
