電/氣動中線四氟蝶閥

產品概述技術參數性能參數品質保證

我們的電/氣動四氟蝶閥由四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤180℃，特別是適合于介質是粘稠、含顆粒、纖維性質的場合以及弱腐蝕或潔凈度有一定要求工況，在食品、環保、醫藥、化工、石油、電力、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

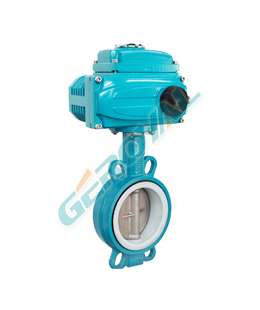

電動四氟蝶閥配以電動執行器(防爆和不防爆)，電動執行器為普通型或者整體型結構，輸入控制信號（開關量、4-20mA或1-5VDC）及電源即可控制運轉。

氣動四氟蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。也可采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

主要特點
● 設計新穎、合理、結構獨特，重量輕，啟閉迅速。
● 操力矩小，操作方便，省力靈巧。
● 可以任何位置安裝，維修方便。
● 密封件可以更換，密封性能可靠達到雙向密封零泄漏。
● 密封材料耐老化、耐腐蝕，使用壽命長等特點。

標準規范
● 設計標準：GB/T12238、API 6D、API 608
● 結構長度：GB/T12221、ASME B16.10
● 法蘭連接：HG、GB、JB、ASME B16.5
● 壓力與溫度：GB/T9131、ASME B16.34
● 檢驗與測試：GB/T13927、API 598
● 質量認證：ISO 9001、API 6D

技術參數

閥體形式	直通扁平形式閥體
閥體材質	HT200、QT450、WCB、CF8、CF8M、CF3、CF3M、鋁合金、特殊定制
蝶板形式	垂直板式
蝶板材質	碳鋼鍍鋅、尼龍、304、316、316L、2507、1.4529、鋁青銅
結構形式	中線結構
密封材質	PTFE聚四氟乙烯、RPTFE增強四氟
公稱通徑	DN40～800mm；NPS 1-1/2”～32"
公稱壓力	PN0.25～1.6MPa；CALSS 150 LB
適用溫度	軟密封：-29～+180℃
連接形式	對夾
壓蓋形式	卡簧、螺栓壓緊式
填料	聚四氟乙烯
執行機構	氣動活塞執行機構	電動執行機構
型號	EV-TORK-50D/50S～270D/270S	OV-TORK-05A/E～0400A/E
形式	雙作用、單作用	精小型、防爆型Ex、智能型
用途	開關、調節	開關、調節
驅 動	氣壓 0.4～0.7MPa	電源： AC 220 V ±10% 50Hz 電源： AC 380 V ±10% 50Hz 定制：DC 24V、AC 110V
接口	Rc 1/4、3/8、1/2	普通型： 2-PF （G1/2"）隔爆型： 2-PF （G3/4"）
正作用	氣壓增加推動閥門關閉	開關型：通電閥開/關 調節型：信號增加閥開/關
反作用	氣壓增加推動閥門開啟
控制方式	開關型 On / Off	開關型 On / Off
控制方式	4～20mA.DC（帶定位器）	輸入輸出4～20mA、1-5V、0-10V
額定行程	0～90°；0～180°；0～360°
環境溫度	-10～+70℃
表面涂層	丙烯酸聚氨酯漆
選配附件	閥門定位器手輪電磁閥限位開關 保位閥	加熱器

性能參數

公稱通徑	DN40～800mm；NPS 1-1/2”～32"
流量特性	近似線性
可調范圍	50：1
允許泄漏量	密封：按GB/T4213-92，小于額定Kv0.01%；軟密封：零泄漏
額定行程	0～90°
性能指標	驅動方式	氣動	電動
	基本誤差%	± 1.0	± 1.0
	回差 %	≤ 1.0	≤ 1.0
	死區 %	≤ 0.6	≤ 1.0
	始終點偏差%	± 2.5	± 2.5
	額定行程偏差%	≤ 2.5	≤ 2.5

性能規范

試驗標準	GB/T 13927 國標Mpa						美標Class
試驗壓力	0.25	0.6	1.0	1.6	2.5	4.0	150	300
強度試驗	0.375	0.99	1.5	2.4	3.75	6.0	3.0	7.5
密封試驗	0.275	0.66	1.1	1.75	2.75	4.4	2.2	5.5
氣密試驗	0.5～0.7
