我們的30D01高性能對夾球閥的閥體比一般法蘭球閥結構短，是適用于工廠同一管路閥門數量多的場合。球體具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。執行器旋轉90度的就能使球閥關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率 。

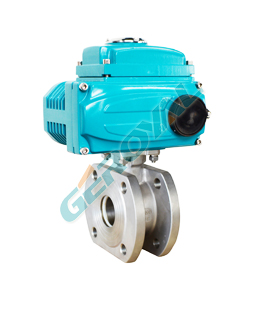

電動對夾球閥采用引進型角行程電動執行器與超薄球閥閥體組成，也可稱為電動超薄球閥。主要適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動對夾球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。本閥是參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。電動對夾球閥設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。
氣動對夾球閥是氣動球閥系列中的一種產品，也可稱為氣動超薄球閥。是我公司引進意大利技術進行國產化設計而發展出的新一代氣動超短法蘭球閥，球芯通道形狀有矩形、V形及O形。氣動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點。對夾式氣動球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。氣動對夾球閥它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。氣動對夾球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150、300、600 LB | |||||||||||
| 閥體形式 | 兩段式鑄造球閥 | |||||||||||
| 閥體材質 | WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507 | |||||||||||
| 連接形式 | 法蘭式、焊接式、對夾式、螺紋式 | |||||||||||
| 閥芯形式 | "O"型球形閥芯、"V"型球形閥芯 | |||||||||||
| 閥芯材質 | 2Cr13、304、316、316L | |||||||||||
| 密封材質 | PTFE≤150℃、PPL≤280℃、金屬密封≤450℃ | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 泄露率 | GB/T4213-92，小于額定KV0.01% | |||||||||||
| 流量特性 | 近似快開型 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 氣動執行器 技術參數 |
可配EV-TORK、AT、RT、PT、VT、AW單雙作用氣動執行器 | |||||||||||
| 供氣壓力0.4～0.7MPa； 電氣接口：G1/4"、G1/8"、G3/8"、G1/2" | ||||||||||||
| 控制方式：開關型（可選裝附件）、調節型（配定位器+選裝附件） | ||||||||||||
| 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
||||||||||||
| 氣動附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||||||||||
| 電動執行器 技術參數 |
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程電動執行機構 | |||||||||||
| 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V DC直流 | ||||||||||||
| 控制方式：開關型（ON/OFF）、調節型（4-20mA輸入輸出）、智能型（4-20mA輸入輸出、液晶顯示、遙控操作） | ||||||||||||
| 防護等級：IP67；隔爆標志：ExdⅡBT4（CT5）；手操功能：手輪（手柄） | ||||||||||||
| 環境溫度：-25～+70℃；環境濕度：≤95% | ||||||||||||
| 公稱通徑DN(mm) | DN15-300 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 低壓氣密試驗0.5～0.7 | |||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||
