電動偏心半球閥是制造的一種新型電動球閥。球閥采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。電動偏心半球閥V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質?？刂圃旒埞I(yè)的紙漿顯得尤為優越。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。電動偏心半球閥結構緊湊，通用性強，流量特性為近似等百分比，可調范圍大，最大可調比為100:1。電動偏心半球閥V型球閥適用150～600LB、PN1.6～6.4MPa，工作溫度≤300℃的各種管路上(高溫定制)，用于調節節管路中介質的壓力及流量，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。

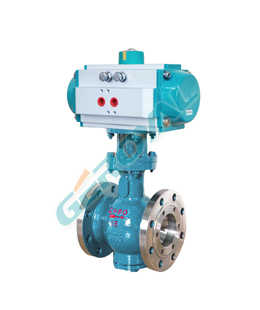

本公司的氣動偏心半球閥屬于角行程氣動調節閥，俗稱"氣動凸輪撓曲調節閥"。是由活塞式氣動執行器及和偏心半球閥組成，氣動偏心球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。也可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動偏心半球閥是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，氣動偏心調節閥具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。氣動偏心半球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
1、解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。
2、開關輕便，開啟時球與殼體脫離，無任何接觸，啟動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啟閉，安全系數高，密封性能好。
3、密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。
4、該閥門T型是屬于耐磨硬密封球閥，它的密封副材料是特殊的，密封面要經過特殊耐磨處理。處理后表面硬度可達到HRC65-72度，故閥門的耐磨性能特別好。
5、閥門表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴涂后，高溫使用不燒漆、炭化、焦化現象、不變色。
| 公稱通徑DN(mm) | DN32-DN1400 | |||||||||||
| 公稱壓力(MPa) | PN 0.6、1.0、1.6、2.5、4.0、6.4 MPa；ANSI 150、300 LB | |||||||||||
| 閥體形式 | 一體式鑄造球閥 | |||||||||||
| 閥體材質 | WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507 | |||||||||||
| 連接形式 | 法蘭式 | |||||||||||
| 閥芯形式 | 半球形閥芯 | |||||||||||
| 閥芯材質 | 304、316、316L（氮化處理、噴涂碳化鎢） | |||||||||||
| 密封材質 | PTFE≤150℃、PPL≤280℃、金屬密封≤650℃ | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 泄露率 | GB/T4213-92，小于額定KV0.01% | |||||||||||
| 流量特性 | 近似快開型 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 氣動執行器 技術參數 |
可配EV-TORK、AT、RT、PT、VT、AW單雙作用氣動執行器 | |||||||||||
| 供氣壓力0.4～0.7MPa； 電氣接口：G1/4"、G1/8"、G3/8"、G1/2" | ||||||||||||
| 控制方式：開關型（可選裝附件）、調節型（配定位器+選裝附件） | ||||||||||||
| 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
||||||||||||
| 氣動附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||||||||||
| 電動執行器 技術參數 |
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS、DZW等系列角行程電動執行機構 | |||||||||||
| 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V DC直流 | ||||||||||||
| 控制方式：開關型（ON/OFF）、調節型（4-20mA輸入輸出）、智能型（4-20mA輸入輸出、液晶顯示、遙控操作） | ||||||||||||
| 防護等級：IP67；隔爆標志：ExdⅡBT4（CT5）；手操功能：手輪（手柄） | ||||||||||||
| 環境溫度：-25～+70℃；環境濕度：≤95% | ||||||||||||
| 公稱壓力MPa | 1.0 | 1.6 | 2.5 | 4.0 |
|---|---|---|---|---|
| 閥門強度試驗壓力MPa | 1.5 | 2.4 | 3.8 | 6.0 |
| 閥門密封試驗壓力MPa | 1.1 | 1.8 | 2.8 | 4.5 |
| 適用溫度℃ | ≤425℃ ≤325℃常溫 | |||
| 主要材質 | 鑄鋼、不銹鋼 | |||
| 適用介質 | 煤粉、煤灰、含塵、氣體 | |||
| 法蘭標準 | JB/T82.1-94 | |||
| 閥門結構長度標準 | GB12221-89 | |||
