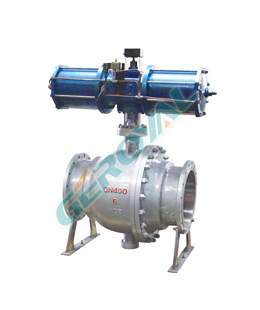

固定式氣動球閥是新一代高性能氣動球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，固定式氣動球閥適用于各種腐蝕性和非腐蝕性介質。Q647氣動固定球閥它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。固定式氣動球閥采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
固定式電動球閥采用固定式球閥與引進型電動執行器組裝而成。主要適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。固定式電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
（1）固定式氣動球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
（2）固定式氣動球閥采用全通徑或縮徑設計，流通阻力小。
（3）固定式氣動球閥閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
（4）每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
（5）具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
（6）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
| 公稱通徑DN(mm) | DN50-700 (mm) | |||||||||||
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150、300、600 LB (高壓可定制) | |||||||||||
| 閥體形式 | 二段分體式鑄造（鍛造）閥體、三分體是鑄造（鍛造）閥體 | |||||||||||
| 閥體材質 | WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507 | |||||||||||
| 連接形式 | 法蘭式（可定制焊接式） | |||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||
| 閥芯材質 | 2Cr13、304、316、316L | |||||||||||
| 密封材質 | PTFE≤150℃、PPL≤280℃、金屬密封≤450℃ | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 泄露率 | 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 流量特性 | 近似快開型 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 氣動執行器 技術參數 |
可配EV-TORK、AT、RT、PT、VT、AW單雙作用氣動執行器 | |||||||||||
| 供氣壓力0.4～0.7MPa； 電氣接口：G1/4"、G1/8"、G3/8"、G1/2" | ||||||||||||
| 控制方式：開關型（可選裝附件）、調節型（配定位器+選裝附件） | ||||||||||||
| 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
||||||||||||
| 氣動附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||||||||||
| 電動執行器 技術參數 |
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、DZW、Q型等系列角行程電動執行機構 | |||||||||||
| 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V DC直流 | ||||||||||||
| 控制方式：開關型（ON/OFF）、調節型（4-20mA輸入輸出）、智能型（4-20mA輸入輸出、液晶顯示、遙控操作） | ||||||||||||
| 防護等級：IP67；隔爆標志：ExdⅡBT4（CT5）；手操功能：手輪（手柄） | ||||||||||||
| 環境溫度：-25～+70℃；環境濕度：≤95% | ||||||||||||
