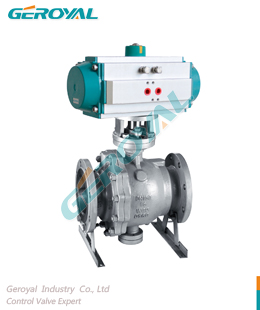

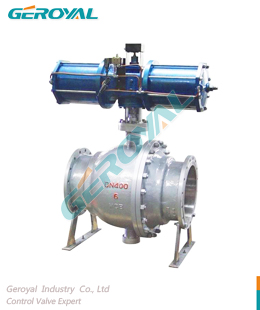

固定式O型球閥

固定式氣動球閥是新一代高性能氣動球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，固定式氣動球閥適用于各種腐蝕性和非腐蝕性介質。Q647氣動固定球閥它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。固定式氣動球閥采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

  固定式電動球閥采用固定式球閥與引進型電動執行器組裝而成。主要適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。固定式電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

產品特點
（1）固定式氣動球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
 （2）固定式氣動球閥采用全通徑或縮徑設計，流通阻力小。
 （3）固定式氣動球閥閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
 （4）每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
 （5）具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
 （6）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

設計特色
● 防火、防靜電設計
● 閥桿防爆出裝置
● 閥球上設計有壓力平衡孔
● 閥座帶彈簧預緊功能
● 安裝便捷、易維修
● 雙層閥桿填料與對壓碟型彈片裝置

標準規范
● 設計標準：GB/T12237、API 6D、API 608
● 結構長度：GB/T12221、ASME B16.10
● 法蘭連接：HG、GB、JB、ASME B16.5
● 壓力與溫度：GB/T9131、ASME B16.34
● 檢驗與測試：GB/T13927、API 598
